本篇笔记包含草的常见制作方式介绍，以及对GitHub上一个教科书级仓库的分析与学习。

接上篇大批量物体渲染学习笔记，老是拿一堆方块做实验实在是太无聊了，所以在做遮挡剔除之前不如先来生草吧。

草的实现方式多种多样，网上也有很多相关文章教程，个人了解的有星形结构、广告牌、几何着色器等，每种方式各有优缺点。

星形结构

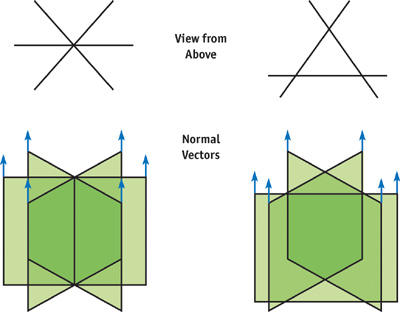

星形结构是相对便宜的一种方式，为了确保在不同观察角度下都能有较密集的效果，这种草的模型通常做成若干个面片相互穿插的样式，模型的顶点数较少，性能开销相对较小；缺点是从草的上方往下看时容易穿帮，可以通过增加插片面数改善。

不同LOD下的模型，越近面数越多，细节也越丰富：

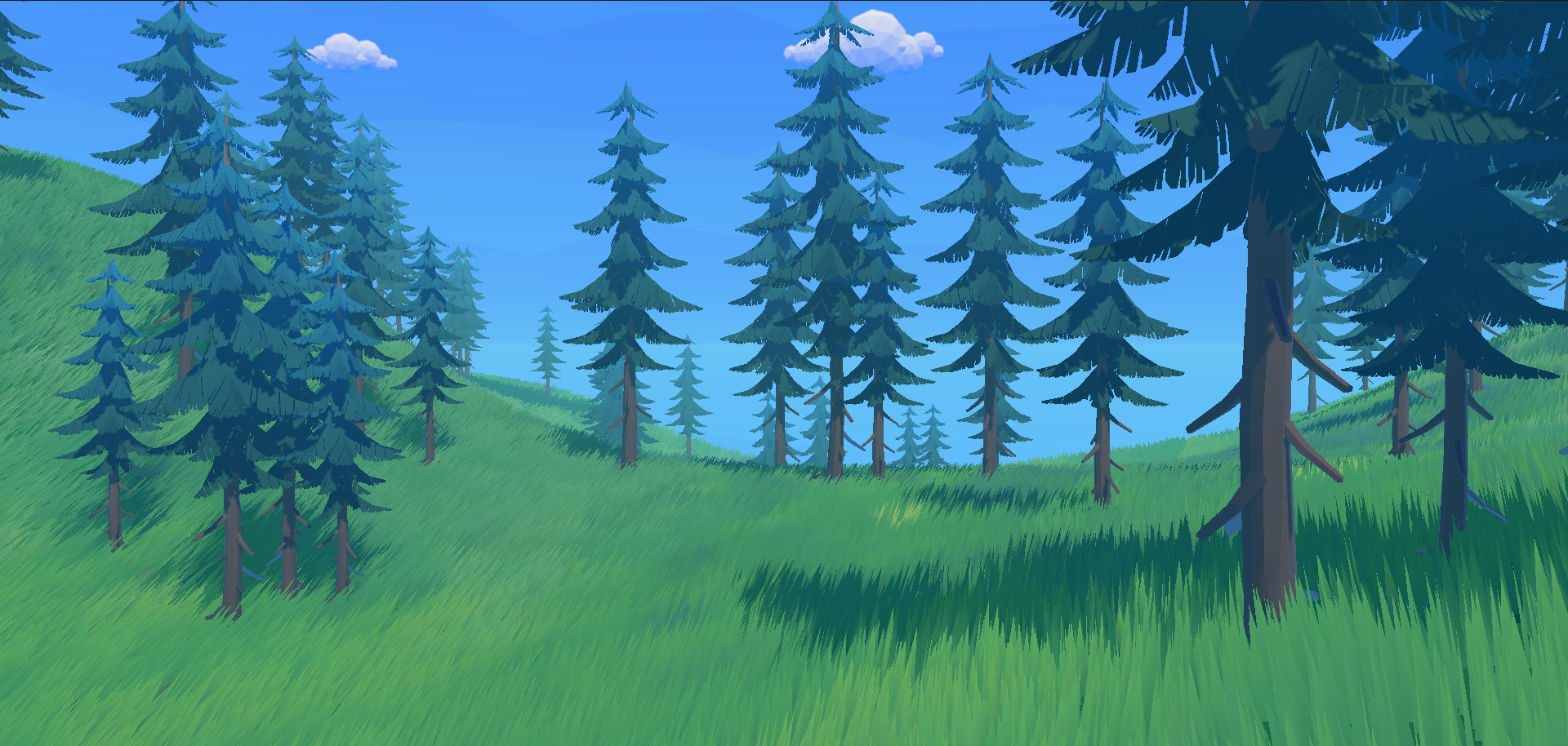

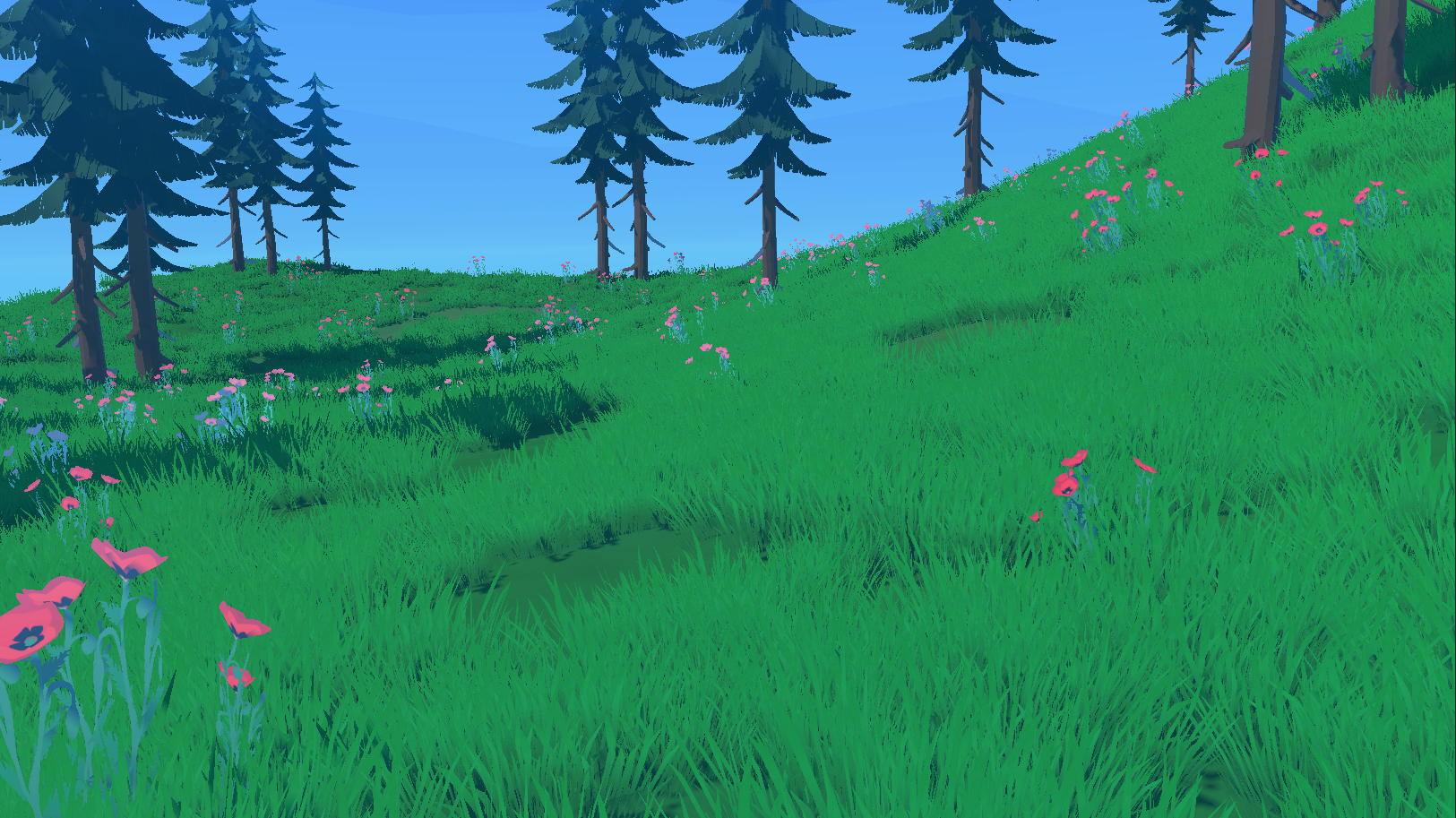

使用商店中草模型的实现效果：

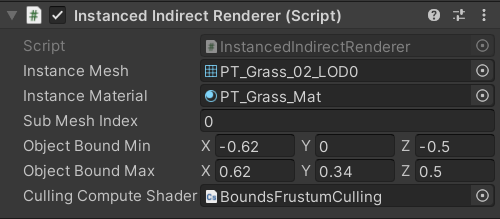

对于这种草的批量渲染，在大批量物体渲染学习笔记（二）中已经介绍过了，只需依葫芦画瓢修改草的Shader、配置好Renderer的各项参数即可：

LOD暂时没实现，以后慢慢填坑。

关于星形结构，更详细的介绍可以参考《GPU 精粹》：

https://developer.nvidia.com/gpugems/gpugems/part-i-natural-effects/chapter-7-rendering-countless-blades-waving-grass

广告牌

很多人在初学Unity时应该就接触到了广告牌(Billboarding)技术，粒子系统的默认渲染模式就是它。与星形结构相比，广告牌的思路更加直接：既然要兼顾每个角度的效果，那么干脆一直朝着相机。运用这种思路，让每颗草在渲染时都始终朝着相机方向，不同观察角度下都能有很好的效果。

GitHub上ColinLeung-NiloCat大神的这个仓库演示了通用渲染管线下广告牌草的实现：

https://github.com/ColinLeung-NiloCat/UnityURP-MobileDrawMeshInstancedIndirectExample

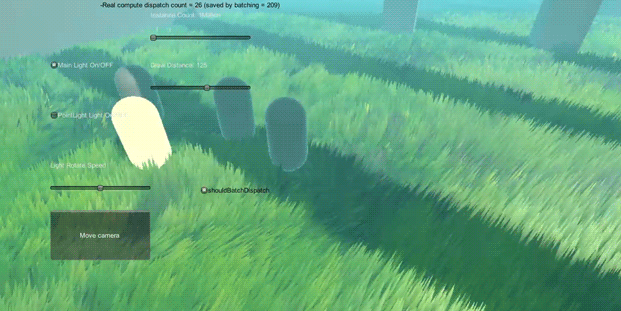

它的运行效果：

具体有多牛就不吹了，可以去看简介，这里主要记录对这个仓库的学习过程，根据个人需求有一些改动，但思路是差不多的。

整体实现思路：

在一个区域内，生成并记录大量草的位置。
在CPU侧对草进行粗粒度的剔除。
在GPU侧对草进行细粒度的剔除。
使用Graphics.DrawMeshInstancedIndirect渲染。
加一些特技。

虽说是广告牌草，但广告牌的实现并不是重点（因为比较简单），大批量渲染中如何优化性能更为重要，这里先侧重介绍仓库中的优化技巧，也就是上面提到的剔除步骤。

位置生成

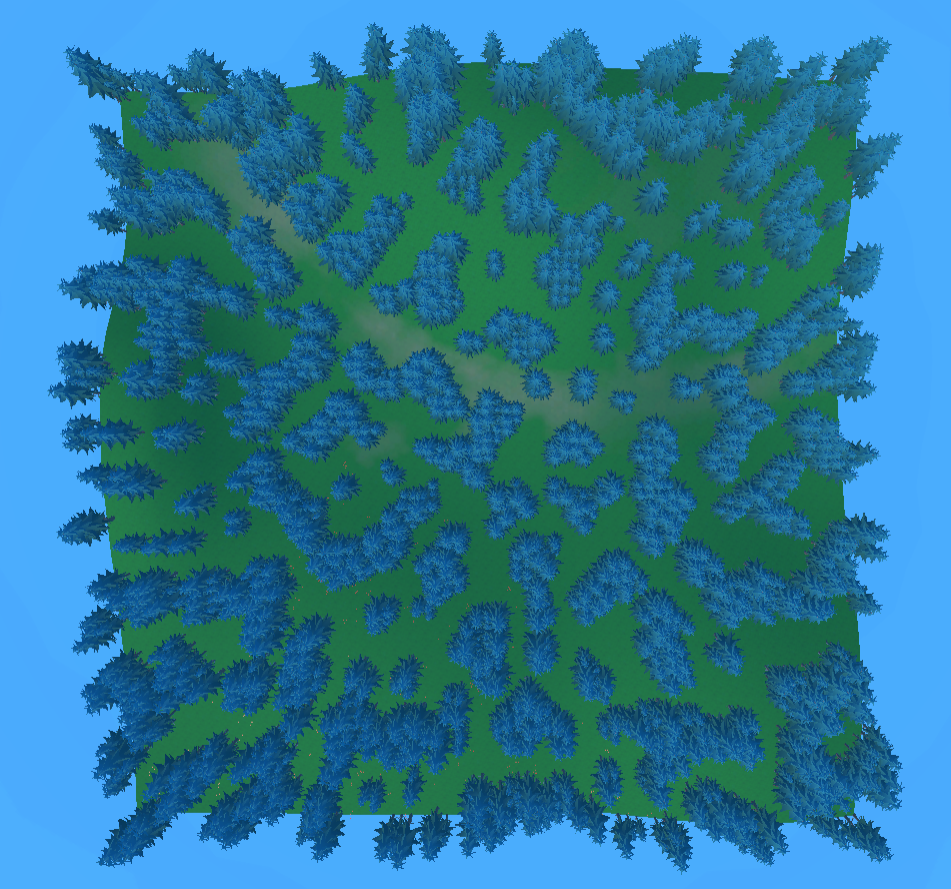

生成方式多种多样，可以是随机生成，也可以是通过刷草工具手刷。我的实现方式是在一个区域内，以一定的密度（分辨率）对区域内的点采样柏林噪声，判断是否符合植被生成条件（采样值超过阈值），符合则记录当前点的坐标，并通过射线取得高度。使用这种方法生成的树木：

当然最简单的做法，直接在区域内随机就行了，只做demo可以不用搞这么花里胡哨。

视锥剔除

原仓库中，视锥剔除分为两步：粗粒度的CPU侧剔除与细粒度的GPU侧剔除。大致思路：

将整个渲染区域在逻辑上分为大小均等、顺序排列的若干块，每块包含若干颗草。
先对每个分块的包围盒做视锥剔除，记录下可见的分块，这一步在CPU侧进行。
再对可见分块中的草做视锥剔除，得到最终需要渲染的草，这一步在GPU侧进行。

这种方式有效地减轻了GPU的压力，并且通过调整分块的大小，可以让剔除工作更侧重于CPU或GPU。

分块

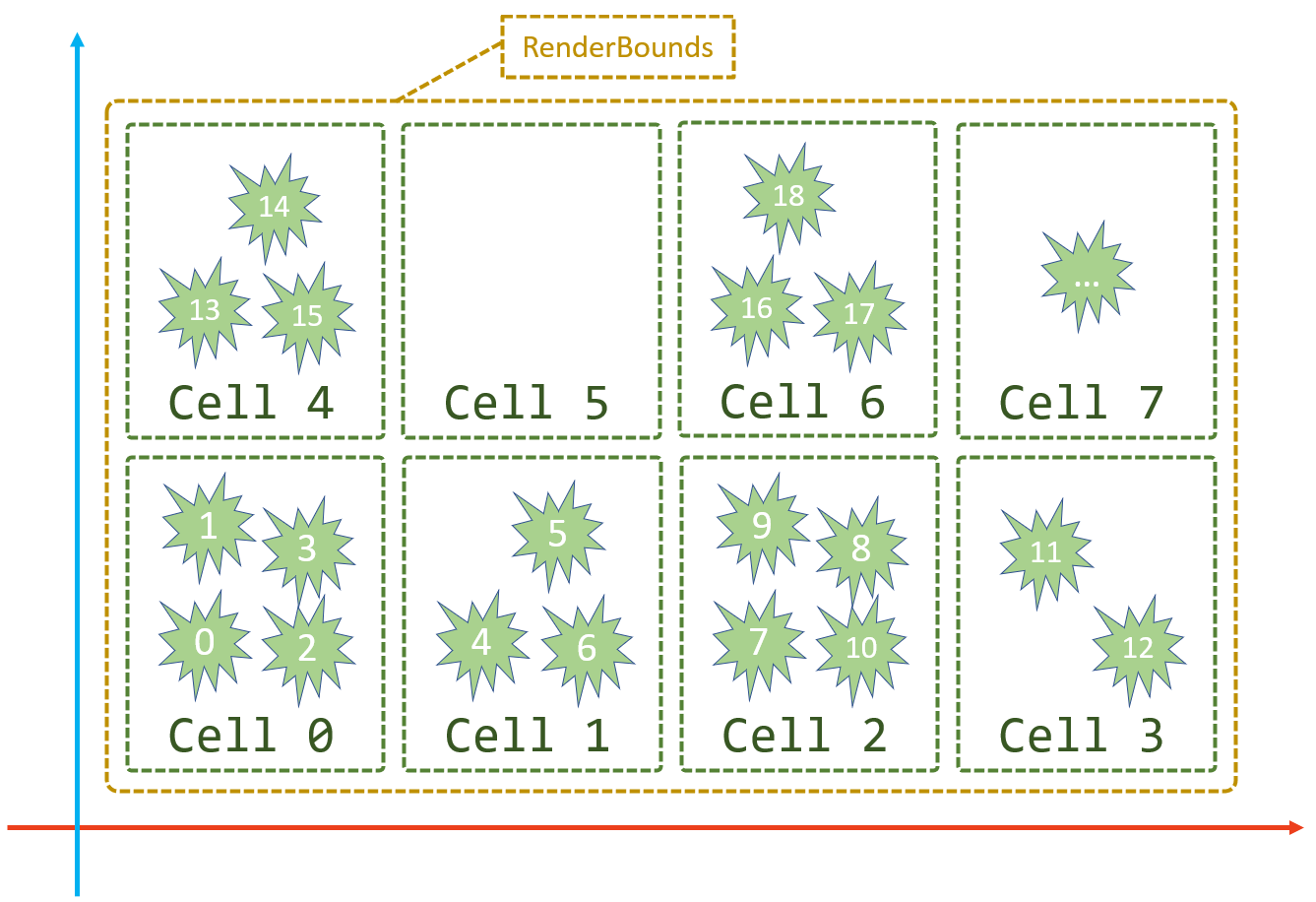

原仓库的分块并没有考虑到草的y轴，即只适用于平面情况，所以我重写了这部分。整个分块逻辑总结为一张图：

图中为xz平面，RenderBounds为渲染区域，Cell为分块，里面看起来像草的东西是草，数字是它们在数组中的下标，某些分块中可能存在没有草的情况。下面结合代码解释其具体含义。

首先需要获得所有草的位置与渲染区域（RenderBounds），同时为了兼容先前的星形结构，定义了这样一个渲染父类：

ObjectRenderer.cs

public abstract class ObjectRenderer : MonoBehaviour
{
    public abstract void SetRenderBounds(Vector3 min, Vector3 max);

    public virtual void UpdatePositions(List<Vector3> list) { }
}

这两个方法分别让外部传入渲染区域的边界（最小点与最大点）及更新要渲染的物体的位置。上一步中已经准备好了渲染区域，在外部调用SetRenderBounds方法设置；已经生成好了所有草的位置，则调用UpdatePositions将它们传入。

一般来说广告牌草只用到位置，星形草如果要旋转自身以贴合地面，则可以使用另一个方法来更新变换矩阵：

public virtual void UpdateTransforms(List<Matrix4x4> list) { }

新建一个GrassRenderer继承它，并实现这两个方法：

GrassRenderer.cs

public class GrassRanderer : ObjectRenderer
{
    [SerializeField]
    private Vector3 cellSize;

    private Bounds renderBounds;
    private Vector3Int cellCount;

    public override void SetRenderBounds(Vector3 min, Vector3 max)
    {
        // 记录边界，用于渲染
        renderBounds = new Bounds();
        renderBounds.SetMinMax(min, max);
        // 根据渲染区域大小与分块大小计算出分块数量
        cellCount = new Vector3Int();
        cellCount.x = Mathf.CeilToInt(renderBounds.size.x / cellSize.x);
        cellCount.z = Mathf.CeilToInt(renderBounds.size.z / cellSize.z);
    }
}

renderBounds为渲染区域，根据设定的分块大小将其划分，计算出分块（cell）数量。

然后准备分块，定义分块结构体：

private struct Cell
{
    // 分块的包围盒
    public Bounds bounds;
    // 分块中第一个物体在allPositions中的下标
    public int index;
    // 分块中的物体数量
    public int count;
}

这里的index对应上面图中Cell中第一颗草的编号，count对应分块中草的数量。

在UpdatePositions方法中，外部传入了所有草的位置，将每个位置放到其所在分块中：

GrassRenderer.cs

// 所有分块
private Cell[] cells;
// 排序后的所有草位置
private Vector3[] allPositions;

public override void UpdatePositions(List<Vector3> list)
{
    // ①将所有物体分块
    // positionsInCell用来存放每个分块中包含的物体位置下标
    List<int>[] positionsInCell = new List<int>[cellCount.x * cellCount.z];
    for (int i = 0; i < list.Count; i++)
    {
        var pos = list[i];
        int x = Mathf.FloorToInt(((pos.x - renderBounds.min.x)
            / renderBounds.size.x) * cellCount.x);
        x = Mathf.Min(cellCount.x - 1, x);
        int z = Mathf.FloorToInt(((pos.z - renderBounds.min.z)
            / renderBounds.size.z) * cellCount.z);
        z = Mathf.Min(cellCount.z - 1, z);
        var index = x + z * cellCount.x;
        if (positionsInCell[index] == null)
            positionsInCell[index] = new List<int>();
        positionsInCell[index].Add(i);
    }
    ...
}

然后按将所有位置排序成上图所示，并初始化所有分块数据：

GrassRenderer.cs

public override void UpdatePositions(List<Vector3> list)
{
    // ①将所有物体分块
    ...
    // ②按分块重新排序
    // 排好序后的所有物体位置存放到新的数组中
    allPositions = new Vector3[list.Count];
    // 分块数组存放所有分块数据
    cells = new Cell[cellCount.x * cellCount.z];
    for (int i = 0, index = 0; i < positionsInCell.Length; i++)
    {
        cells[i] = new Cell();
        cells[i].index = index;
        cells[i].count = 0;
        var positions = positionsInCell[i];
        if (positions != null)
        {
            cells[i].count = positions.Count;
            Bounds bounds = new Bounds(list[positions[0]], Vector3.zero);
            for (int j = 0; j < positions.Count; j++, index++)
            {
                allPositions[index] = list[positions[j]];
                bounds.Encapsulate(list[positions[j]]);
            }
            cells[i].bounds = bounds;
        }
    }
    // ③更新Buffer
    UpdateBuffers();
}

方法中最后一步是熟悉的更新Buffer，和之前笔记中的差不多，就不重复说明了，之后文章末尾会更新完整代码地址。

粗粒度剔除

分好块后，就可以在每一帧进行剔除工作了。Cell中记录了它的包围盒信息，使用Unity提供的API进行AABB测试，判断分块是否在视野内：

GrassRenderer.cs

private List<int> visibleCells = new List<int>();
private Plane[] cameraFrustumPlanes = new Plane[6];

private void LateUpdate()
{
    if (cells == null || cells.Length == 0)
        return;
    // CPU侧粗粒度剔除
    var cam = Camera.main;
    // 临时改变远裁剪平面，可以控制绘制距离
    float cameraOriginalFarPlane = cam.farClipPlane;
    cam.farClipPlane = maxDrawDistance;
    GeometryUtility.CalculateFrustumPlanes(cam, cameraFrustumPlanes);
    cam.farClipPlane = cameraOriginalFarPlane;
    // AABB测试
    visibleCells.Clear();
    for (int i = 0; i < cells.Length; i++)
    {
        if (cells[i].count == 0)
            continue;
        if (GeometryUtility.TestPlanesAABB(cameraFrustumPlanes,
            cells[i].bounds))
            visibleCells.Add(i);
    }
}

细粒度剔除

得到当前可见的分块后，使用ComputeShader对可见分块中的每颗草做视锥剔除。上一篇笔记中提到，像草这种较小的物体，可以通过对它在裁剪空间下的齐次坐标进行判断来做剔除，这里采用的也是这种方法：

GrassCulling.compute

#pragma kernel CSMain

float4x4 _VPMatrix; // VP矩阵
float _MaxDrawDistance; // 最大绘制距离
uint _StartOffset; // 物体位置的起始下标
StructuredBuffer<float3> _AllPositionsBuffer;
AppendStructuredBuffer<uint> _VisibleIDsBuffer;

[numthreads(64, 1, 1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
    // 世界空间转换至裁剪空间
    float4 absPosCS = abs(mul(_VPMatrix,
        float4(_AllPositionsBuffer[id.x + _StartOffset], 1.0)));
    // 进行判断，有一些与草大小相关的硬编码
    if (absPosCS.z <= absPosCS.w
        && absPosCS.y <= absPosCS.w * 1.5
        && absPosCS.x <= absPosCS.w * 1.1
        && absPosCS.w <= _MaxDrawDistance)
        _VisibleIDsBuffer.Append(id.x + _StartOffset);
}

剔除是按分块进行的，所以需要_StartOffset来指定当前是对哪个分块内的草做剔除，对应上面Cell结构体中的index。

调用ComputeShader得到剔除后的草并渲染:

GrassRenderer.cs

private ComputeShader compute;

private void LateUpdate()
{
    // CPU侧粗粒度剔除
    ...

    // GPU侧细粒度剔除
    var matrixVP = cam.projectionMatrix * cam.worldToCameraMatrix;
    visibleIDsBuffer.SetCounterValue(0);
    compute.SetMatrix("_VPMatrix", matrixVP);
    compute.SetFloat("_MaxDrawDistance", maxDrawDistance);
    for (int i = 0; i < visibleCells.Count; i++)
    {
        var cell = cells[visibleCells[i]];
        var startOffset = cell.index;
        var jobLength = cell.count;
        // 如果下一个可见分块在内存上是连续的，则合并处理
        while ((i < visibleCells.Count - 1)
                && (visibleCells[i + 1] == visibleCells[i] + 1))
        {
            jobLength += cells[visibleCells[i]].count;
            i++;
        }
        compute.SetInt("_StartOffset", startOffset);
        compute.Dispatch(kernel, Mathf.CeilToInt(jobLength / 64f), 1, 1);
    }
    ComputeBuffer.CopyCount(visibleIDsBuffer, argsBuffer, sizeof(uint));

    // 渲染
    Graphics.DrawMeshInstancedIndirect(GetGrassMeshCache(), 0,
        instanceMaterial, renderBounds, argsBuffer);
}

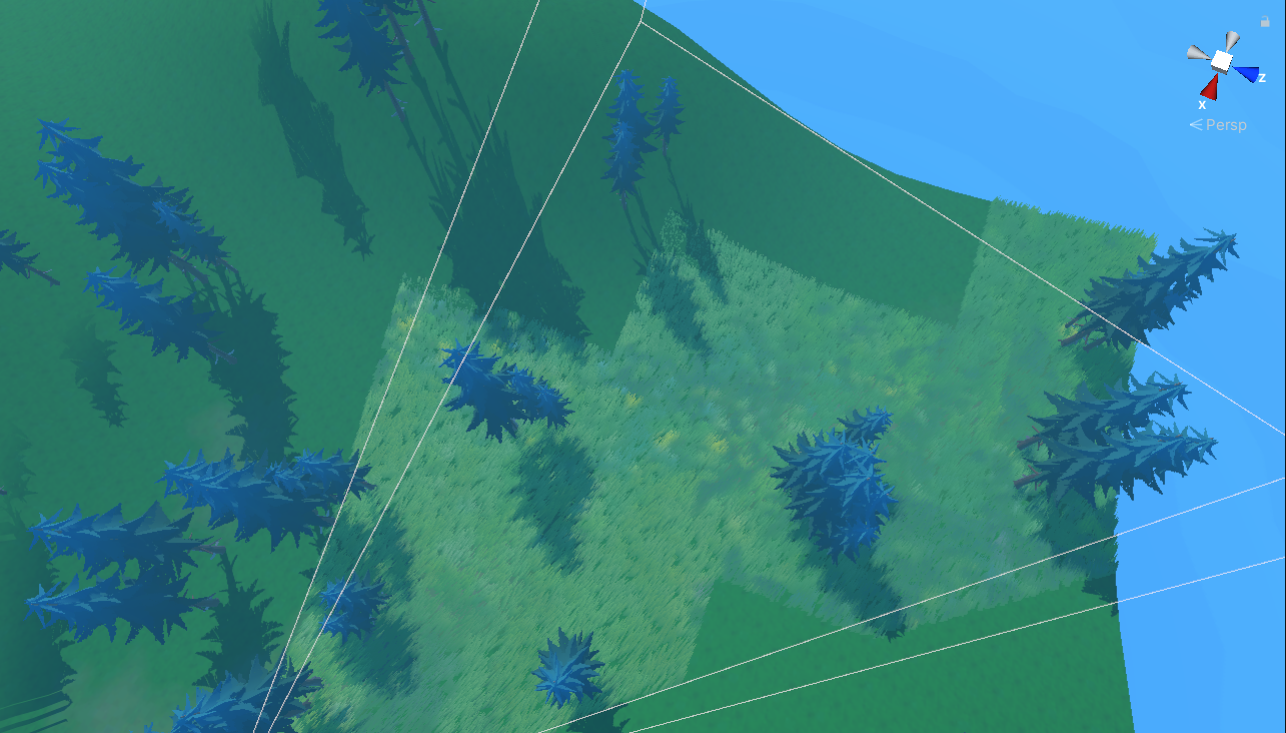

在Scene面板中可以看到明显的分块效果，白线是相机的视锥体：

这一篇先写到这里，由于原仓库的草Shader有许多硬编码与Magic number，牙口不好啃起来有些吃力，下一篇（如果有）来学习草的Shader、交互与风吹草浪。

关于开头提到的几何着色器(Geometry Shader)方式，推荐一篇文章：

https://roystan.net/articles/grass-shader

大致的思路是利用几何着色器生成草叶，通过曲面细分着色器丰富草的密度。
